複雑な構造を持つ3Dプリント、例えばオブジェクトが別のオブジェクトの上に重ねられたり、モデル内で隙間をまたぐブリッジ部分を印刷する場合、ツリー構造のサポートは不可欠です。

従来のサポート構造は機能的ではありますが、材料を大量に消費し、取り外しが難しく、オブジェクトの表面に痕跡を残しやすいことがわかっています。

そこでツリーサポートの出番です。革新的かつ効果的な手法を採用し、材料の消費を抑え、より良いプリント品質を実現します。

フィラメント式3Dプリンターで試してみたい場合や、レジン式3Dプリンターで使用されるサポートと比べて、ツリーサポートがどのように機能するのか気になる場合でも、このガイドでは、業界でも有名なスライサーツールの一つであるCuraにおけるツリーサポートのすべてを解説します。ツリーサポートとは何か、どのように使用し、どのような場合に最も効果的なのかをご紹介します。

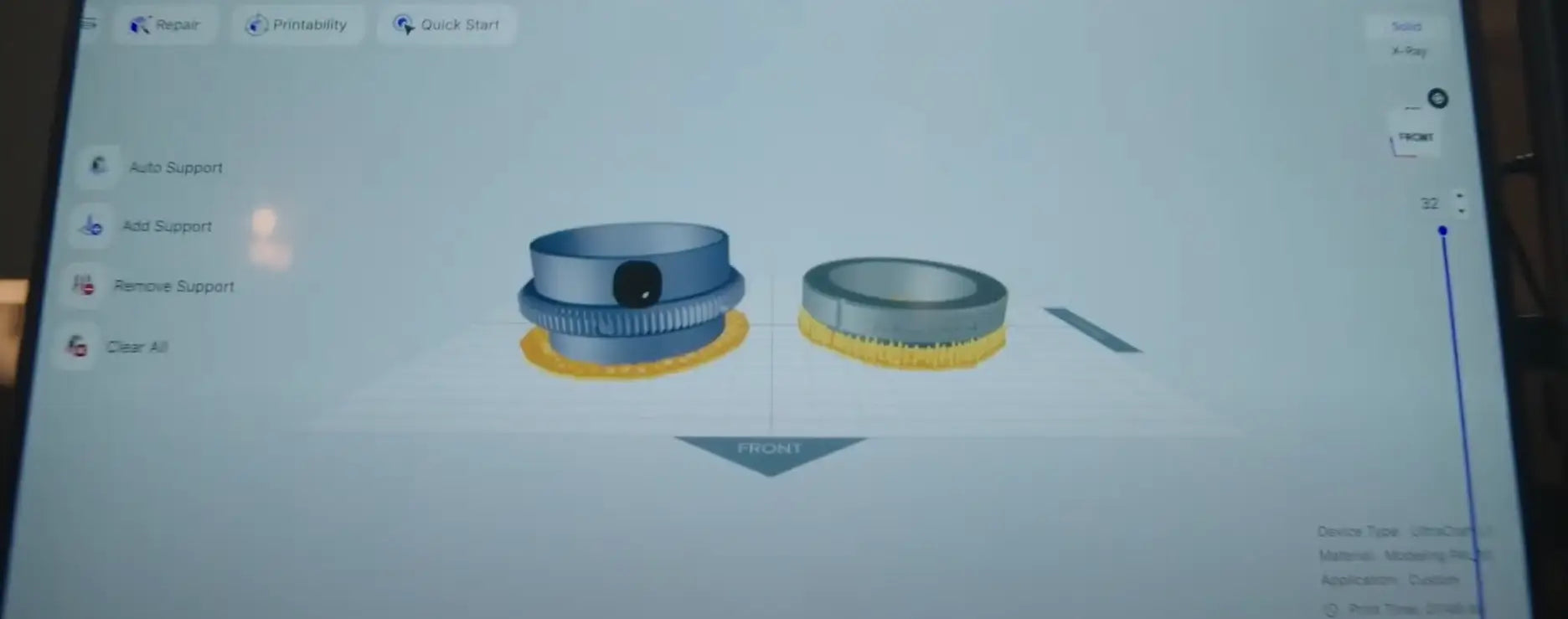

Operation 3D Printing

ツリーサポートとは

ツリーサポートはCuraの代替サポートシステムで、太い「幹」から細い「枝」へと分かれる木の形状に合わせて構築されています。

これらの枝がモデルのオーバーハングを支えます。この分岐システムにより、必要なサポートを提供しつつモデルとの接触を減らし、ディテールの保持と後処理の簡素化を実現します。

オーバーハングの下に硬いグリッドを形成するリニアサポートとは異なり、ツリーサポートはサポートが必要な部分にのみ接するように有機的に成長するため、材料の消費が少なく、取り外しが速く、プリントされたオブジェクトの仕上げ表面に痕跡を残しにくいのが特徴です。

ツリーサポートを使用するメリット

ツリーサポートは現在、FDMプリンターでの使用に限定されており、3Dプリンター用レジン

Tree Support

1. 材料の無駄が少ない

まばらな分岐デザインにより、ツリーサポートはグリッドサポートに比べてフィラメントを大幅に節約できます。つまり、フィラメントの無駄が少なくなり、プリント時間の短縮も期待できます。

2. 取り外しが簡単

ツリーサポートのユニークな構造により、モデルを傷つけるリスクを抑えながら、より簡単に剥がすことができます。これは、繊細なパーツや複雑なパーツほど重要です。

3. モデル表面がきれい

ツリーサポートはモデルとの接触点が最小限であるため、取り外し時に外表面に傷や損傷が生じる可能性が低くなります。これにより、後処理の時間と手間が削減されます。

4. 有機的な形状に最適

ツリーサポートは、従来のサポート構造では「実物」の状態に仕上げることができない形状のプリントに特に役立ちます。

置物、キャラクターの胸像、アート彫刻などが、この種のモデルの例です。

このような便利なメリットはFDMプリンターでのみ得られますが、Curaやレジン用スライサーツールでの思慮深いサポート設計は、最終的なプリントに非常に顕著な効果をもたらし、両方のタイプの3Dプリンターユーザーにとって素晴らしい口コミを生み出します。

Curaでツリーサポートを使用する方法

Curaでツリーサポートを有効にしてカスタマイズするのは簡単で、ユーザーフレンドリーです。以下にステップバイステップのガイドを示します。

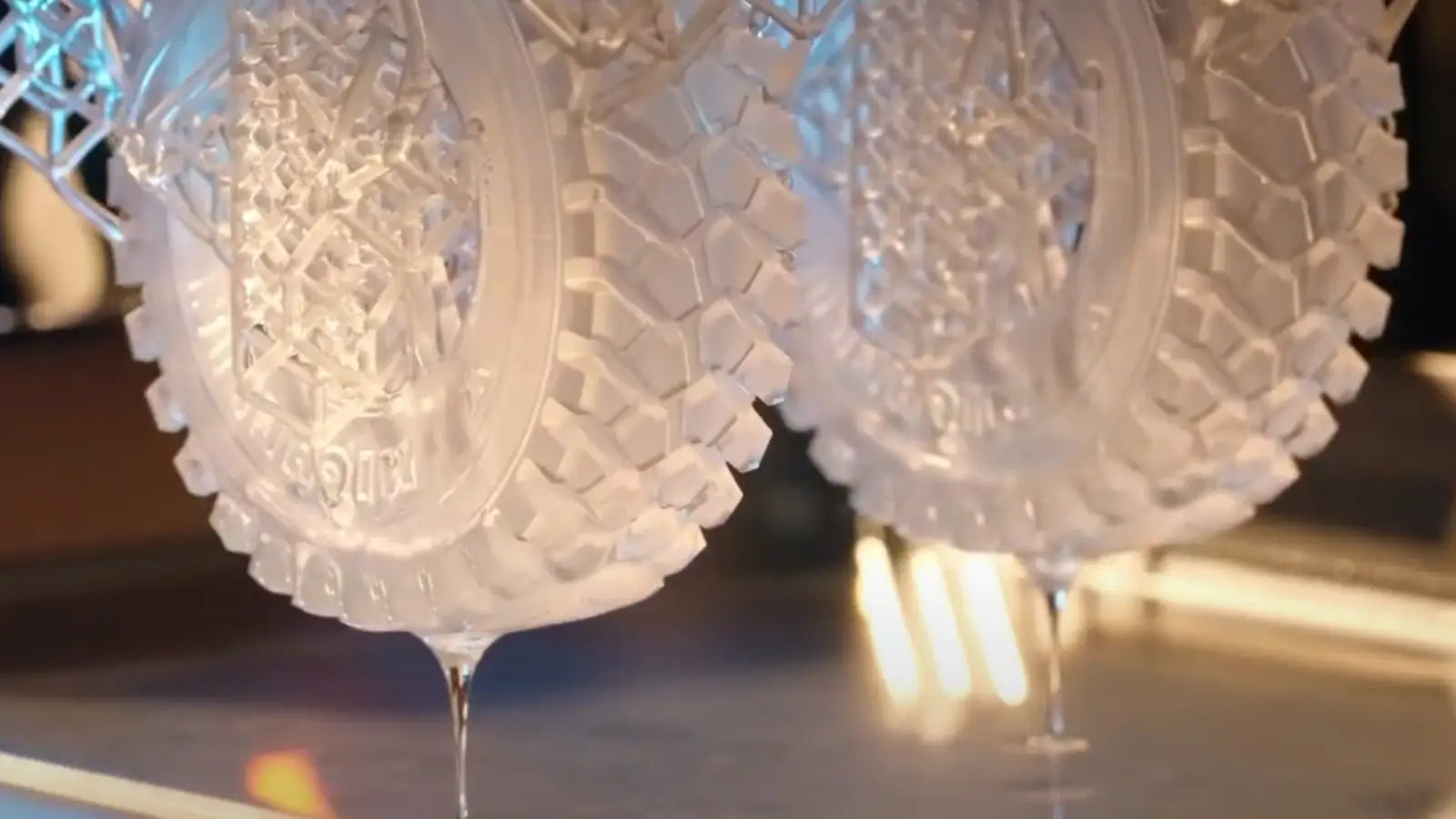

Resin 3D Printing Model

ステップ1:モデルを開く

Curaを起動し、3Dモデル(STLまたはOBJ形式)をビルドプレートにインポートします。

ステップ2:サポート設定へ

右側のプリント設定パネルで、「推奨」ではなく「カスタム」モードになっていることを確認します。サポートセクションまでスクロールします。

ステップ3:ツリーサポートを有効にする

「サポート生成」のチェックボックスにチェックを入れ、サポート構造タイプを「通常」から「ツリー」に変更します。

ステップ4:ツリーサポート設定を調整する(任意)

Curaでは、以下のような設定を微調整できます。

分岐角度: サポートがどのくらい広く分岐するかを決定します。

ツリーサポートの直径: 幹と枝の太さを変更します。

衝突解決: サポートがモデルに干渉しないようにします。

サポート密度: 生成される枝の数を制御します。

これらのカスタマイズにより、特定のモデルに応じてプリント時間、材料の使用量、サポート強度を調整できます。

ステップ5:スライスしてプレビュー

設定が完了したら、モデルをスライスします。プレビュータブを使用してツリーサポートがどのように形成されるかを確認し、すべてのオーバーハング部分が適切にサポートされていることを確認します。

ステップ6:エクスポートしてプリント

G-codeをSDカードにエクスポートするか、プリンターに直接送信します。ツリーサポートがビルドプレートに正しく密着しているか確認するため、最初の数層を必ず監視してください。

ツリーサポートを使用すべきタイミングは?

ツリーサポートは常に必要なわけではありませんが、特定のシナリオで威力を発揮します。

有機的な形状や芸術的なモデル: 彫刻、フィギュア、詳細なキャラクターモデルは、ツリーサポートの接触が少なく取り外しが容易な特性を活かせます。

モデル表面の傷を最小限に抑えたい場合: 表面仕上げが重要で、後処理を減らしたい場合はツリーサポートを使用します。

材料の節約: サポートの効果を損なうことなくフィラメントを節約したい場合。

サポート痕を避ける: 詳細な外側の特徴を維持する必要があるプリントには、ツリーサポートが最適です。

ただし、非常に幾何学的または箱型の形状には、従来のサポートの方が安定性が高い場合があります。また、レジン式3Dプリンター は、壊れやすいプリントや液状レジンの動態に最適化されたポイントベースのサポートを使用するため、まったく異なる種類のサポートシステムが必要です。

結論

FDM 3Dプリントで難しいオーバーハングを処理し、表面のディテールを維持するには、ツリーサポートが迅速かつ効果的なアプローチを提供します。レジン式3Dプリンターには当てはまりませんが、3Dプリント業界全体でサポート設計が高度化していることを示しており、両方のタイプの3Dプリンターユーザーにとって素晴らしい口コミを生み出します。

Curaに統合されたツリーサポートシステムを使用すると、フィラメントの使用量を削減し、後処理の時間を節約し、よりきれいで詳細なプリントを作成できます。

経験豊富なクリエイターでも、スライサーソフトを始めたばかりの人でも、ツリーサポートを使用するタイミングと方法を知っていれば、結果を大幅に向上させることができます。

プリント体験全体を向上させたいですか?ご自身の目的に合った最高のレジン式3DプリンターまたはFDMマシンに合った方法を採用してください。重要なのは、高品質な3Dプリンター用フィラメントやレジンなどの材料、スライサーツール、ハードウェアを適切に組み合わせることです。

よくある質問

ツリーサポートのプリントにはどのくらいかかりますか?

ツリーサポートは有機的な形状やオーバーハングがあるため、通常のサポートよりもプリントに少し時間がかかる場合があります。しかし、材料の使用量が少なく効率的に分岐するため、片付けや後処理の時間を節約できることがよくあります。

ツリーサポートに対応しているスライサーはどれですか?

ツリーサポートは現在、FDMプリントで最も人気のある無料スライサーの一つであるUlti-maker Curaで利用できます。他のスライサーではツリー構造をネイティブでサポートしていない場合がありますが、高度なプラグインやカスタムスクリプトで同様の効果を得られます。

3Dプリントにおける45度のルールとは何ですか?

45度のルールとは、垂直方向から45度を超えるオーバーハングにはサポートが必要になる可能性が高いという一般的なガイドラインです。

ツリーサポートは、このルールに当てはまるオーバーハングの処理に特に役立ち、過度な接触なしに下からサポートを提供します。

レジン式プリンターにもサポートは必要ですか?

はい、レジン式3Dプリンターにもサポートは必要ですが、種類が異なります。ツリーサポートの代わりに、底から硬化させるプロセス中にモデルを吊るすための細く尖ったサポートを使用します。

これらのサポートは、層の剥離中に発生する吸引力による反りやプリントの失敗を防ぐために不可欠です。3Dプリンター用レジンを使用する場合、特に詳細なプリントや中空プリントでは、適切なサポート設定が重要です。
