Die Düse kann der Übeltäter sein, wenn Sie Probleme mit inkonsistenter Extrusion, schwachen Schichten oder unvollständigen Drucken hatten. Eine 3D-Druckdüse zu reinigen, ist vielleicht eine der wichtigsten Fähigkeiten, die Sie als FDM-Benutzer erlernen sollten.

Dieser Leitfaden enthält nützliche Schritte, um zu verstehen, wie man Verstopfungen in Düsen erkennt, die sicherste Methode zu deren Reinigung, den Grund, warum sie überhaupt auftreten, und langfristige Präventivmaßnahmen.

So erkennen Sie, ob Ihre 3D-Druckdüse verstopft ist

Nicht alle Verstopfungen sehen gleich aus. Manche entwickeln sich allmählich, andere treten abrupt mitten im Druck auf. Frühwarnzeichen können erkannt werden, und dieses Wissen kann Ihnen helfen, fehlerhafte Drucke und unnötigen Austausch von Teilen zu vermeiden.

Sicherheitshinweis

Eine Düse kann Temperaturen von mehr als 200–260 °C erreichen, was ausreicht, um schwere Verbrennungen zu verursachen. Denken Sie immer daran, sicher zu sein, bevor Sie Ihre Düse inspizieren oder reinigen:

  • Fassen Sie eine heiße Düse nicht mit bloßen Händen an.

  • Tragen Sie hitzebeständige Werkzeuge oder Handschuhe.

  • Schalten Sie den Drucker während der Tiefenreinigung aus und trennen Sie ihn vom Stromnetz.

  • Verwenden Sie das Gerät an einem belüfteten Ort, insbesondere wenn Hitze auf Kunststoffrückstände angewendet wird.

Symptome einer Düsenverstopfung während des Drucks

Teilweise Verstopfungen neigen dazu, sich mit der Zeit zu verschlimmern, und wenn dieses Symptom ignoriert wird, führt die Verstopfung meist zu einer vollständigen Blockade. Entdecken Sie dies frühzeitig und beheben Sie es sofort. Einige der häufigsten Symptome einer verstopften oder teilweise verstopften Düse sind:

  • Unterextrusion (dünne oder fehlende Schichten)

  • Klick- oder Schleifgeräusche am Extrudermotor.

  • Unregelmäßiger Filamentfluss, insbesondere während des Infill.

  • Raue oder faserige Oberflächen

  • Filament, das sich zur Düsenspitze hin zurückkrümmt.

  • Drucke, die nach einigen Schichten abbrechen.

Schneller Bestätigungstest

Eine einfache Methode, eine Verstopfung zu bestätigen, besteht darin, die Düse über die normale Heiztemperatur des Filaments hinaus zu erhitzen. Versuchen Sie dann, das Filament manuell über die Druckersteuerungen zu extrudieren und beobachten Sie, wie es fließt. Wenn das Filament ungleichmäßig austritt, tropft, anstatt gleichmäßig zu fließen, oder zusätzliche Kraft erfordert, um es durchzudrücken, ist die Düse höchstwahrscheinlich verstopft.

Wie reinigt man eine Düse am sichersten?

Sicherheit muss immer an erster Stelle stehen, wenn es um die Wartung einer 3D-Druckdüse geht. Ermitteln Sie die Intensität der Verstopfung und reinigen Sie sie Schritt für Schritt.

Teilweise Verstopfungen: Risikoarme Lösungen

Die häufigste Form ist eine teilweise Verstopfung, die sich normalerweise im Laufe der Zeit durch Rückstandsbildung, Staub oder andere kleine Filament-abbauende Prozesse bildet. Diese Verstopfungen blockieren die Düse nicht vollständig, behindern aber lediglich den Fluss auf ihrem Weg. Sie sind leicht zu reinigen und erfordern kein Entfernen der Düse.

Erhitzen und Spülen

Verbrannter Kunststoff oder Staubpartikel (kleine Partikel) können sich im Laufe der Zeit an den Innenwänden der Düse festsetzen. Das Erhöhen der Temperatur um einige Grad über die natürliche Drucktemperatur hinaus hilft, diese Rückstände erneut zu schmelzen, damit sie natürlich herausgepresst werden können.

  • Beleuchten Sie die Düse mit der Standarddrucktemperatur des Filaments.

  • Um 5–10 °C aufheizen.

  • Filament wird manuell über die Druckersteuerungen extrudiert.

  • Beachten Sie den Fluss. Eine gleichmäßige, gerade Extrusion ist ein gutes Zeichen.

Reinigung des Filament-Flushs

Dies bedeutet die Verwendung eines speziellen Reinigungsfilaments, das sich mit Verunreinigungen in der Düse verbindet und diese während der Extrusion/Retraktion herauszieht.

  • Heizen Sie die Düse auf die gewünschte Temperatur auf (normalerweise 200–230 °C).

  • Laden Sie das saubere Filament.

  • Lassen Sie das Filament einige Sekunden lang in der heißen Düse ruhen.

  • Reduzieren Sie die Heizung ein wenig und entnehmen Sie das Filament.

Beim Entfernen kann das Filament dunkle Flecken oder Streifen aufweisen, die entfernte Ablagerungen sind.

Bürsten Sie das Düsenäußere

Kunststoffansammlung am äußeren Teil der Düse, insbesondere an der Spitze. Dies ist manchmal die Ursache für Extrusionsprobleme. Diese Ansammlung kann den Filamentfluss stören und zu Klumpen oder Fäden führen. Verwenden Sie eine Messingdrahtbürste (nicht zu hart, um die Düsen zu zerkratzen) und eine hitzebeständige Pinzette zur Reinigung.

  • Schalten Sie die Düse auf die Drucktemperatur ein.

  • Bürsten Sie vorsichtig um die Düsenspitze und die Gewinde.

  • Entfernen Sie den erweichten Kunststoff, bevor er wieder aushärtet.

Komplette Verstopfungen: Tiefere Methoden

Wenn es überhaupt nicht möglich ist, das Filament zu extrudieren, nicht einmal bei hohen Temperaturen, dann haben Sie wahrscheinlich eine vollständige Verstopfung. Solche Verstopfungen können auf das Verbrennen des Filaments, Fremdkörper oder extreme Hitzekriechungen zurückzuführen sein. An diesem Punkt müssen engagiertere Ansätze verfolgt werden.

Nadelreinigung

Düsenreinigungsnadeln sind Spezialwerkzeuge, die an typische Düsengrößen (0,2 mm bis 0,6 mm) angepasst sind. Hartnäckige Ablagerungen, die am Düsenende festsitzen, werden physisch durch eine Nadel aufgebrochen, sodass die Düse nicht entfernt werden muss.

  • Wärmen Sie die Düse auf die normale Drucktemperatur auf.

  • Stellen Sie sicher, dass Sie die Nadel nicht mehr als einen halben Zoll einführen.

  • Schütteln Sie sie ein wenig auf und ab. Nicht drücken.

  • Entfernen Sie die gelösten Ablagerungen, ziehen Sie die Nadel heraus und leeren Sie das Filament.

Überdruck kann dazu führen, dass sich die Düsenöffnung dehnt oder verformt, wodurch sich die Druckqualität dauerhaft ändert. Arbeiten Sie immer vorsichtig.

Kaltzug und Atomic Pull

Dies ist eine der besten Methoden zur Beseitigung interner Rückstände und Verunreinigungen am tiefen Ende der Düse. Wenn das Filament kalt ist, fängt es Ablagerungen in der Düse ein. Nach dem Herausziehen bleiben keine Verunreinigungen zurück.

  • Stecken Sie die Düse ein und legen Sie Nylon- oder Reinigungsfilament ein.

  • Lassen Sie das Filament vollständig schmelzen und die Düse füllen.

  • Lassen Sie die Düse auf 90–120 °C abkühlen (abhängig vom Material).

  • Entfernen Sie das Filament mit einer Hand.

Das Ende der gezogenen Filamentspitze spiegelt in der Regel die innere Form der Düse wider, mit unverkennbaren eingeschlossenen Ablagerungen.

Chemische Einweichung

Chemische Einweichung ist als letztes Mittel eine Lösung für alle anderen Ausfallmodi. Sie müssen die Düse aus dem Hotend nehmen. Legen Sie die verstopfte Düse in ein Lösungsmittel, das Kunststoffreste auflöst und lockert, wodurch Verstopfungen leichter beseitigt werden können.

  • Nehmen Sie die Düse ab, nachdem sie abgekühlt ist.

  • Legen Sie sie in einen hitzebeständigen Behälter.

  • Über Nacht einweichen.

  • Waschen und vollständig trocknen, dann wieder einsetzen.


Warum verstopfen Düsen überhaupt?

Sie können die gleichen Probleme vermeiden, indem Sie die Ursachen verstehen.

Feuchtes oder schmutziges Filament

Filament absorbiert die Luftfeuchtigkeit und führt zu Dampfblasen, verbrannten Rückständen und inkonsistenter Extrusion. Im Laufe der Zeit können sich Staub und Schmutz am Filament auch in der Düse bilden.

Temperatur und Wärmekriechverhalten

Übermäßig kaltes Drucken kann nicht schmelzen. Übermäßige Hitze beim Drucken kann das Filament verbrennen. Wärmekriechverhalten ist Wärme, die in den kalten Bereich propagiert wird und das Filament aushärtet, bevor es eigentlich fest sein sollte.

Rückstände nach Materialwechseln

Ein Wechsel von PLA zu PETG oder ABS ohne sichtbares Spülen hinterlässt manchmal Rückstände, die sich verfestigen und zu Verstopfungen führen.

Erste Schicht zu niedrig

Wenn der Abstand Ihrer Düse zur Bauplatte zu gering ist, gibt es keinen Platz, an dem geschmolzenes Filament austreten kann, und so wird der Kunststoff weiter in die Düse gedrückt.

Düsenverschleiß und -schäden

Messingdüsen verschleißen leicht beim Drucken von hartem Filament, wie Kohlefaser oder Glow-in-the-Dark. Abgenutzte Düsen verstopfen leichter und müssen ersetzt werden.

Wie können Sie verhindern, dass Verstopfungen wieder auftreten?

Vorbeugen ist viel einfacher als Reinigen. Gute Gewohnheiten und eine saubere Umgebung können das Risiko von Verstopfungen erheblich reduzieren.

Halten Sie den Drucker und den Arbeitsbereich sauber

Reinigen Sie die Düse regelmäßig mit einem Tuch und stellen Sie sicher, dass die Lichtwege frei von Staub und Schmutz sind. Vermeiden Sie es, Ihren Drucker in der Nähe von offenen Fenstern oder staubigen Bereichen aufzustellen, um Verunreinigungen zu minimieren.

Filament richtig lagern

Lagern Sie Ihr Filament in luftdichten Behältern mit Silicagel-Trockenmitteln, um es trocken zu halten. Die Verwendung von ordnungsgemäß getrocknetem Filament senkt die Wahrscheinlichkeit, dass sich während des Drucks Verstopfungen bilden, erheblich.

Einfache Wartungsroutine

  • Nach dem Spulenwechsel: Reinigen Sie das alte Filament. Der Materialwechsel erfordert eine Reinigung des Filaments, um Verstopfungen zu vermeiden.

  • Wöchentlicher Schnellcheck: Dies beinhaltet die Inspektion der Düsenspitze, das Abbürsten von Rückständen und die Überprüfung der Extrusionsregelmäßigkeit.

  • Monatliche Tiefenreinigung: Dies beinhaltet einen Kaltzug, die Inspektion der Düse auf Verschleiß und den Austausch der Düse bei Bedarf.

Alternative 3D-Druckoptionen für feine Detailarbeiten

FDM-Druck hat trotz idealer Wartung physikalische Einschränkungen. Im Vergleich zum Drucken großer Bilder, Miniaturen, Dentalmodelle oder Schmuckmeisterstücke sind kleine Düsen einfacher zu verstopfen.

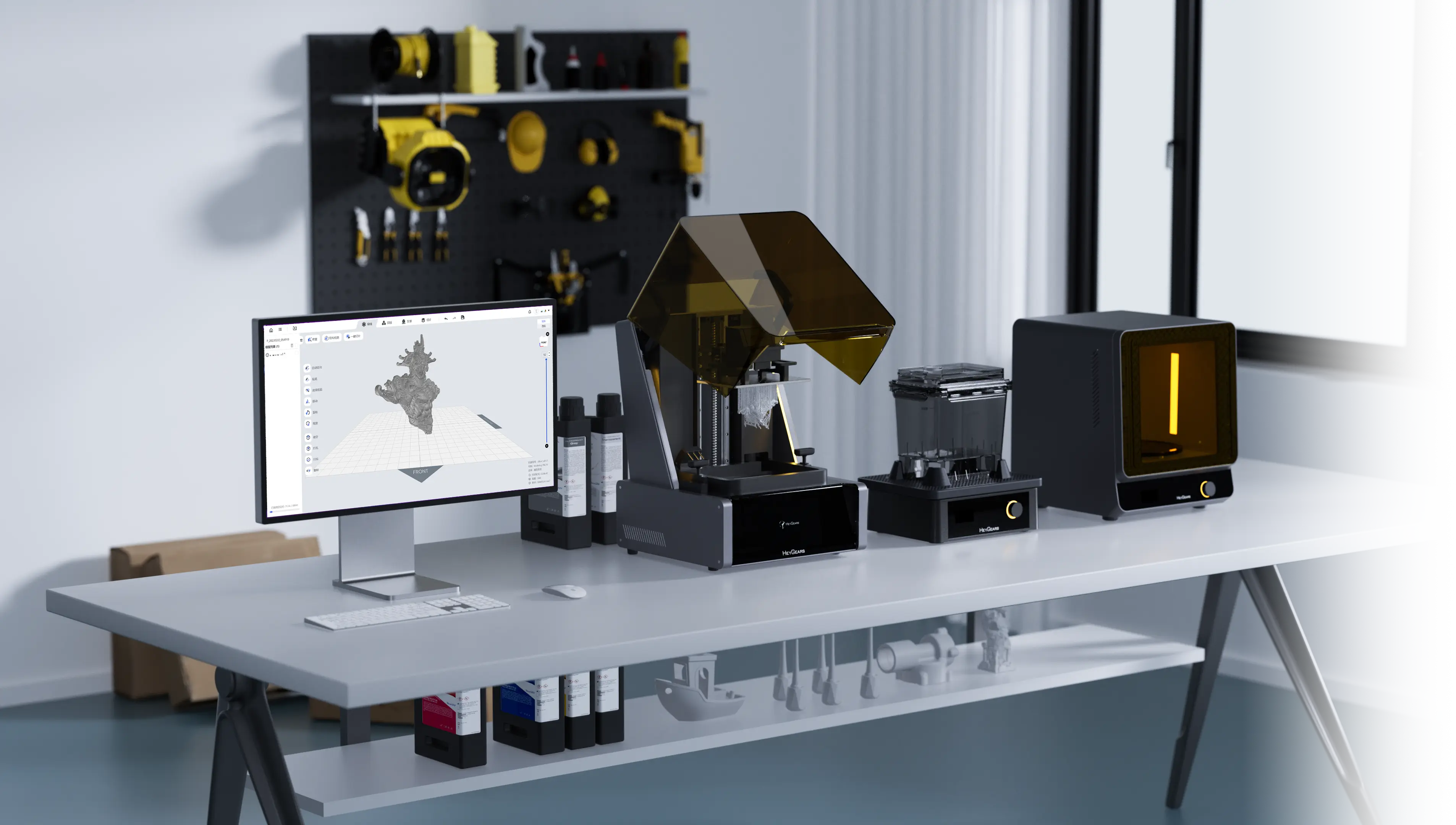

An dieser Stelle kann der MSLA (Harz)-3D-Druck als alternative Option eingesetzt werden. Drucker, die MSLA verwenden, verwenden überhaupt keine Düsen.

MSLA-Wartung für zuverlässige Drucke

Anstatt Düsen zu reinigen, zielt die MSLA-Wartung auf Folgendes ab: Reinigung des Harzbehälters, Bildschirmschutz und Erkennung von Rückständen. Die aktuellen MSLA-Systeme verfügen über automatisierte Funktionen, Rückstandssensoren und intelligente Kalibrierung, was bedeutet, dass der manuelle Eingriff erheblich reduziert wird. Für den Harzdruck deckt Ein Leitfaden zu häufigen Problemen im 3D-Druck die häufigsten Fehler und deren Behebung ab.

MSLA-Optionen für verschiedene Erfahrungsstufen

Für Anfänger: Der Reflex RS 3D-Drucker ist benutzerfreundlich und verfügt über One-Click-Slicing, automatische Modellwiederherstellung, intelligente Stützen und einen Kraftsensor, der Harzreste von nur 0,2 mm erkennen kann. Seine konstante Temperaturregelung und automatische Harzhandhabung minimieren Druckfehler, was ihn zur besten Wahl für Benutzer macht, die auf FDM umsteigen.

Der Reflex RS 3D-Drucker erstellt ein detailliertes Harzburgmodell auf einer Werkbank.

Für Profis und Produktion: Der Reflex 2 Pro 3D-Drucker ist ein hochvolumiger und hochpräziser Drucker. Mit einem riesigen Bauvolumen, einer 1032-Zonen-OptiZone-Lichtmaschine, KI-gesteuerter Kalibrierung und der Erkennung von Rückständen bis zu 0,15 mm liefert er konsistente Ergebnisse mit hochviskosem Harz. Seine intelligente Temperaturregelung und das industrietaugliche Z-Achsen-Feature machen ihn bequem für den Einsatz in der Batch-Produktion ohne die kontinuierlichen Wartungssorgen, die Düsen-basierte Systeme plagten.

Reflex 2 Pro 3D-Drucker, der einen orangefarbenen Harzdruck in einer geschlossenen Arbeitsstation erzeugt.

FAQ

Wie oft muss ich eine 3D-Druckdüse reinigen?

Eine leichte Reinigung sollte einmal pro Woche erfolgen. Eine Tiefenreinigung sollte nach 1-2 Monaten oder bei stark abrasiven oder speziellen Filamenten stattfinden.

Verbessert die Reinigung die Druckqualität?

Ja. Eine saubere Düse verbessert die Konsistenz der Schichten, die Oberflächengüte und die Maßhaltigkeit und minimiert Druckfehler.

Was sollte ich stattdessen an einem MSLA-Harzdrucker reinigen?

MSLA-Drucker müssen den Harztank und die Bauplattform reinigen, und ihre Bildschirme und Sensoren sollten gelegentlich überprüft werden. Es gibt keine Düse, die verstopfen könnte.

Wann sollte ich die Düse ersetzen anstatt sie zu reinigen?

Ersetzen Sie die Düse, wenn sie sichtbar verschlissen oder beschädigt ist und wenn die Reinigung die Extrusion nicht mehr verbessert. Wenn Sie häufig grobe Filamente drucken, ist es auch an der Zeit, einen Düsenwechsel in Betracht zu ziehen.

Kann ich Haushaltsgegenstände verwenden, um meine Düse zu reinigen?

Es gibt einige Werkzeuge, wie Aceton (mit ABS) oder feine Nadeln, die helfen könnten, aber speziellere Werkzeuge sind sicherer und effizienter.

Fazit

Jetzt wissen Sie, wie Sie eine 3D-Druckdüse reinigen. Verstopfungen können durch regelmäßige Wartung, ordnungsgemäße Lagerung der Filamente und Anpassung der Druckeinstellungen erheblich reduziert werden, was zu einer besseren Druckqualität führt. Dennoch kann der Düsen-basierte Druck zu einem Engpass werden, wenn Ihre Arbeit oft ein so feines Detail erfordert, dass es nicht leicht repliziert werden kann, eine hohe Zuverlässigkeit oder Konsistenz auf einem Produktionsniveau. Moderne MSLA-Harz-3D-Drucker, wie der Reflex 2 Pro, bieten in diesen Situationen einen stabilen Ersatz, der keine Verstopfungen der Düsen und eine extrem hohe Genauigkeit bietet.
