自作のPCケースを作ることで、PCの外観やパフォーマンスを自在にコントロールできます。3Dプリンターを使えば、ハードウェアや設置スペース、冷却要件に合わせたシャーシを設計できます。

現在、多くのPCビルダーがデスクトッププリンターを使ってカスタムケースを作成しており、特にユニークなレイアウトや小型システムに適しています。3DプリントのPCケースなら、標準的なケースでは実現できない構造デザイン、エアフロー経路、内部レイアウトを試すことができます。

このガイドでは、以下の内容について説明します:

  • カスタム3DプリントPCケースの3Dプリントと組み立て方法

  • 耐久性と機能性に優れたPCケース/シャーシを作成するために必要な、素材の選択肢、適切なプリンター、および実践的な手順。

カスタム3DプリントPCケースを作るメリット

ほとんどのビルドは標準的なPCケースに収まりますが、ハードウェアの配置や冷却パーツの設置が制限される傾向にあります。

自分でケースをプリントすれば、サイズ、レイアウト、エアフローを自在にコントロールできます。また、ハードウェアやワークステーションに合わせたシステム構築も容易になります。

究極のPCデザインの自由を実現

3Dプリントの特注ケースなら、構造を思い通りに設計できます。以下のようなカスタマイズが可能です:

  • パネルのサイズ変更。

  • 内部レイアウトの変更。

  • コンポーネント用のカスタムマウントポイントの作成。

ケーブル管理用のチャンネル、ファンブラケット、装飾などをデザインに組み込むこともできます。プロのビルダーは、特定のデスク環境やデザインスタイルにケースを合わせるために、この方法をよく利用しています。

小型フォームファクタのビルド作成

小型フォームファクタのコンピューターは、ケース内のスペースが限られているため、慎重な検討が必要です。市販のケースの多くは標準サイズに基づいています。そのため、未使用のスペースができたり、コンポーネントの配置が制限されたりすることがあります。

ケースのエアフローと冷却性能の向上

ケースのエアフローは冷却性能に重要な役割を果たします。標準的なケースでは、さまざまなビルドタイプに対応できる一般的なエアフローレイアウトが採用されています。

カスタム3DプリントのPCケースなら、通気口、ファンマウント、エアフロー経路を必要な場所に配置できます。これにより、GPUやCPUなどの発熱パーツに新鮮な空気が直接入るようになります。

PCケースをプリントする前に必要なもの

PCケースをプリントする前に、適切なプリンター、素材、デザインファイルが正確であることを確認してください。これにより、将来的なプリントトラブルを防げます。

大型シャーシパーツに適したFDM 3Dプリンターの選び方

FDMプリンターは、機能的なプラスチック部品やプリンターボックスの耐荷重部分の作成によく使用されます。PCケースの構造パネルやフレーム部分を精密にプリントできます。

デスクトップFDMプリンターのビルドボリュームは、約200 × 200 × 200 mmです。一般的に、サイズの関係から、大きなパネルはプリント前に縮小して作成します。その後、組み立て時にこれらのコンポーネントを取り付けます。さらに、最終的なシャーシパーツは、安定した押出と均一な積層接着によって品質が向上します。

耐熱性PCフィラメントの選択

ほとんどのPCコンポーネントは動作中に熱を発生させます。プリントケースは、中温から高温に耐えられる素材で作る必要があります。

PCケース部品のプリントには、PETGがよく使用されます。耐久性に優れ、80~85℃までの温度で安全に使用できます。もう一つの選択肢はABSです。より高い耐熱性が求められる場合に使用されます。さらに、ビルダーは高負荷がかかる構造部分に、カーボンファイバー配合フィラメント(PETG-CFやPA-CFなど)を使用することもよくあります。これらの素材は、耐熱性と機械的強度を高めます。

高品質なケースファイルの見つけ方

効果的なモデルを無料の3DプリントSTLファイルサイトから入手すれば、組み立てが簡単になります。マザーボード、電源、ファンを適切な位置に取り付けられるようになっています。

ほとんどのPCケースは、ATX、Micro-ATX、Mini-ITXなどの標準的なマザーボードレイアウトに準拠しています。 最適なデザインモデルは、重要な寸法を損なうことなく、コンポーネント間に十分な間隔を確保しています。

PCケースの3Dプリント手順

通常、完全なケースをプリントするには、さまざまなパーツをプリントする必要があります。そのため、ケースをパネルと構造パーツに分けてからプリントします。慎重な取り付けと組み立てを行うことで、頑丈で信頼性の高いPCシャーシを作成できます。

ステップ1:大型ケースコンポーネントを安全に分割する

一般的に、PCケースのパネルは一般的なプリンターサイズよりも大きいです。そのため、ケースをプリンターベッドに収まる小さなパーツに分割します。たとえば、サイドパネル、フロントパネル、内部フレームは通常、別々にプリントします。

パーツを分割し、ピンやスロットなどの位置合わせ機能を追加します。これにより、組み立て時に各セクションを正しい位置に配置できます。接合部は、フレームの縁など、構造がすでにサポートされている場所にも配置する必要があります。

ステップ2:強度を高めるスライサー設定の最適化

構造パネルでは、壁の厚さとインフィル率を高めることが重要です。多くのビルダーは、耐荷重部分に約30~50%のインフィルを使用しています。

強度と表面品質は、積層ピッチにも依存します。適度な積層ピッチは、プリント時間と耐久性の理想的なバランスを提供します。強固な外壁は、パネルのたわみや振動を防ぎます。

ステップ3:平らなパネルの反りを防ぐ

大きな平らな表面をプリントすると、プリント物が反ることがあります。これは、プラスチックが均一に固まらず、ビルドプレートから剥がれるときに起こります。反りは、パネルのフィット感や全体的な位置合わせに影響を与える可能性があります。

このリスクを軽減するには、ビルドプレートを加熱し、ベッド接着剤を使用します。ビルダーはまた、大型パネルに小さなブリムを付けることもあります。密閉環境でプリントすることも、安定した温度を維持するのに役立ちます。

ステップ4:真鍮製スレッドインサートを正しく取り付ける

真鍮製スレッドインサートなどの標準的なネジを使用すると、コンポーネントの接続が簡単になります。これらのインサートはプラスチック部分に永久的なネジ山を作り、ネジ穴が摩耗しません。

インサートを加熱し、開けた穴に押し込むことで取り付けることができます。プラスチックが柔らかくなり、インサートを包み込みます。冷却後、インサートは固定されたままになり、高品質な取り付け位置をサポートします。

ステップ5:メインのプラスチックシャーシを組み立てる

最終工程は、すべてのパーツをプリントした後にシャーシを組み立てることです。まず、構造のフレームパーツを接合します。次に、サイドパネル、ブラケット、内部マウントを接続します。ネジ、スレッドインサート、ボルトを使用して取り付けます。マザーボードを組み立てた後、電源、ファン、ストレージデバイスを取り付けて組み立てを完了できます。

FDMがシャーシの主要な部分を担当する一方で、レジンプリントは、高級感のあるプロフェッショナルな仕上がりを実現する秘訣です。

PCケースを3Dプリントする方法を示すシンプルなステップバイステップのインフォグラフィック

レジンプリントでPCケースを強化する

レジンプリントは、小さくて精巧なPCケースパーツの作成に最適です。ボタン、サイドパネル、ファングリル、ライトガイドパーツなど、FDMプリンターでは決して太刀打ちできない小さなパーツを正確に作成できます。適切なプリンターとレジンを使用すれば、強固で透明、かつ耐久性のあるパーツが保証されます。

ケースアクセサリーに最適なレジンプリンターを選ぶ

HeyGears Reflex 3Dプリンターは、小さなPCパーツの精密プリント向けに設計されています。33 μmのXY解像度、385 nm以上のUV光源、レジンを適切な温度に保つ加熱トレイを備えています。これにより反りを防ぎ、強固な積層を実現します。

さらに、自動レジンレベリングと積層剥離制御により、ビルドプレート全体で均一なプリントが可能です。220 mmのビルド高さを持つReflexは、装飾パネルと機能的なアクセサリーの両方に対応できます。

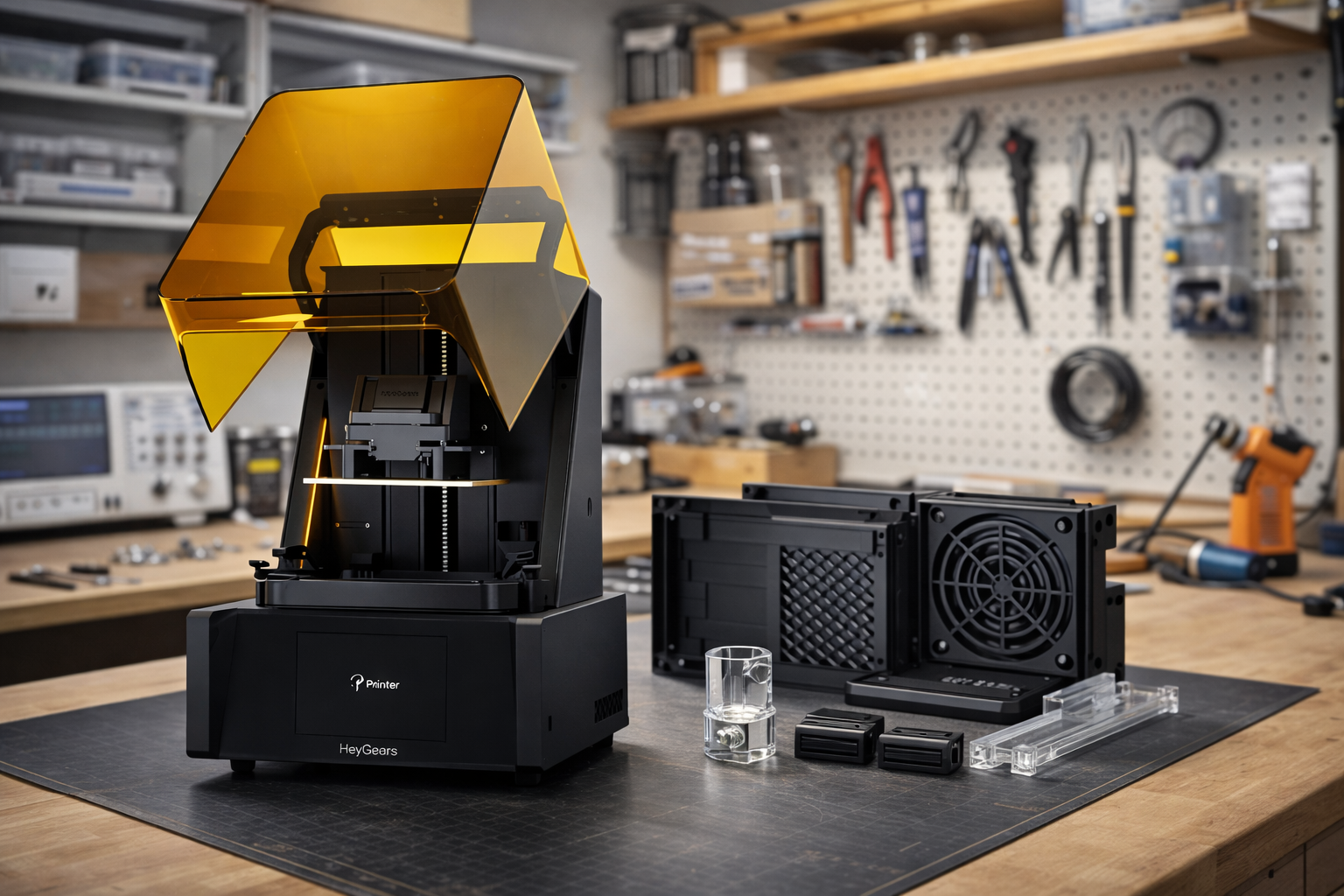

琥珀色のカバーと精巧なレジンモデルを備えたHeyGears Reflex 3Dプリンターのプロフェッショナルなスタジオシーン

高精細なケースアクセサリーのプリント

ボタン、サイドパネルライト、ファンカバーなどの小さなパーツは、レジンプリンターで最もよくプリントできます。シャープなエッジと滑らかな表面を維持できます。適切なデザインとレジンの選択により、ひび割れを防ぎ、パーツがケースにうまくフィットするようになります。

エンジニアリンググレードのレジンの選択

適切なレジンを選ぶことは、パーツの機能によって異なります:

1. UltraPrint-Modeling PAT10 透明レジン

  • 透明で黄変に強い

  • 長持ちする耐久性のための高い靭性

  • ボタン、ライトディフューザー、または装飾用サイドパネルに最適

2. UltraPrint-Molding PAH10 高温レジン

  • 最大110℃の耐熱性

  • ストレス下でも強固で安定

  • GPU、PSU、または高温のエアフローエリア付近のパーツに適しています

PAT10で透明パネルを作成できます。高温コンポーネント付近のマウントにはPAH10を使用してください。

清潔なデスクトップシーンにおけるUltraprint PAT10 透明およびPAH10 クリアタン3Dプリントレジン

硬化と後処理

プリント後、残ったレジンを取り除くためにパーツをイソプロピルアルコールで洗浄します。次にUVライトの下で硬化させ、完全に固めます。透明なパーツには、必要に応じて研磨し、透明度を向上させるために高透明レジンの使い方を学びましょう。

PCアクセサリー向けの推奨レジンプリント設定

機能

HeyGears Reflex 3Dプリンター

UltraPrint PAT10 レジン

UltraPrint PAH10 レジン

プリンタータイプ

MSLAレジン

該当なし

該当なし

XY解像度

33 μm

該当なし

該当なし

積層精度

±16 μm

±16 μm

±16 μm

ビルドボリューム

191 × 121 × 220 mm

該当なし

該当なし

UV光源

385+ nm

該当なし

該当なし

耐熱性

加熱トレイ 22℃

80~90℃

110℃

透明度

該当なし

88.5%

クリアタン

用途

小型アクセサリー

ボタン、ライトガイド

高温カバー、エアフローガイド

強度

強固な積層接着

靭性と耐久性

高い引張強度と曲げ強度

3Dプリントシャーシのメンテナンスのヒント

プリントケースの性能を最適に保つには、定期的に点検を行い、反り、たわみ、熱による損傷を防ぐための基本的なメンテナンスのヒントを適用する必要があります。

エアフローと熱負荷の管理

十分な換気は、内部セクションの冷却を助け、熱の蓄積を防ぎます。ファンを拭き、通気口が塞がれていないことを確認してください。PCが高温になったり、温度の変動が見られたりする場合は、ファンの速度を調整するか、ファンを追加してください。

表面仕上げと素材の保護

プラスチック表面は、時間の経過とともに傷がついたり変色したりすることがあります。強力な洗浄剤は使用せず、柔らかい布でパネルを洗ってください。ケースに装飾的な透明部分がある場合は、変色するため直射日光に当てたままにしないでください。

時間の経過によるたわみとハードウェアへのストレスの防止

大型パネルやサポートされていない箇所は、GPUやPSUなどの重量のあるコンポーネントによってたわむ可能性があります。そのため、適切に固定してネジで締め、必要に応じて締め付けてください。高負荷がかかる箇所にはブラケットや補強材を使用することで、ストレスを軽減できます。

FAQ

PCをプラスチックケースに入れるのは安全ですか?

はい、PETGやABSなどの耐熱性フィラメントを使用すれば安全です。ただし、十分なエアフローを確保し、ケースを強い熱源の近くに置かないようにしてください。

PCケース全体をプリントするのにどのくらいかかりますか?

ケース全体をプリントするには数日かかります。設定やプリンターによっては、大型パネルや細部パーツのプリントにそれぞれ8~20時間かかる場合があります。

プラスチックケースではマザーボードをどのように接地すればよいですか?

プラスチックは導電性がないため、金属製スペーサーを使用する必要があります。マザーボードをこれらのスペーサーにネジで固定し、電源ケーブルを介してPSUのグラウンドに接続することで、システムを安全に保ちます。

結論

3DプリントのPCケースを自作すれば、ハードウェアに合わせてサイズ、デザインレイアウト、エアフローを自由に設定できます。ただし、耐熱性フィラメントやレジンを使用し、各パーツを個別にプリントしてください。パネル同士をネジやねじ込みインサートで固定し、取り付け状態を確認してください。適切に手入れすれば、ケースは強度を保ち、コンポーネントを冷却し、長年にわたって使用できます。
