Jahrzehntelang war der 3D-Druck eine Technologie des Kompromisses. Man konnte entweder Geschwindigkeit oder Detailgenauigkeit haben. Man konnte große Bauteile herstellen oder eine hochauflösende Oberflächenbearbeitung erzielen. Die Idee, all dies – Größe, Geschwindigkeit und Präzision – in einer einzigen Maschine zu vereinen, schien ein ferner Traum. Diese Einschränkung verbannte die meisten 3D-Drucker in die Forschungs- und Entwicklungsabteilungen; sie eigneten sich zwar für Einzelprototypen, waren aber für die Serienfertigung ungeeignet.

Diese Ära ist definitiv vorbei.

Die Branche befindet sich im Umbruch und entwickelt die additive Fertigung von einem einfachen Prototyping-Werkzeug zu einer praktikablen Produktionslösung. An der Spitze dieser Entwicklung steht der Aufstieg des professionellen großformatigen 3D-Drucks. Doch nicht alle großformatigen Technologien sind gleichwertig.

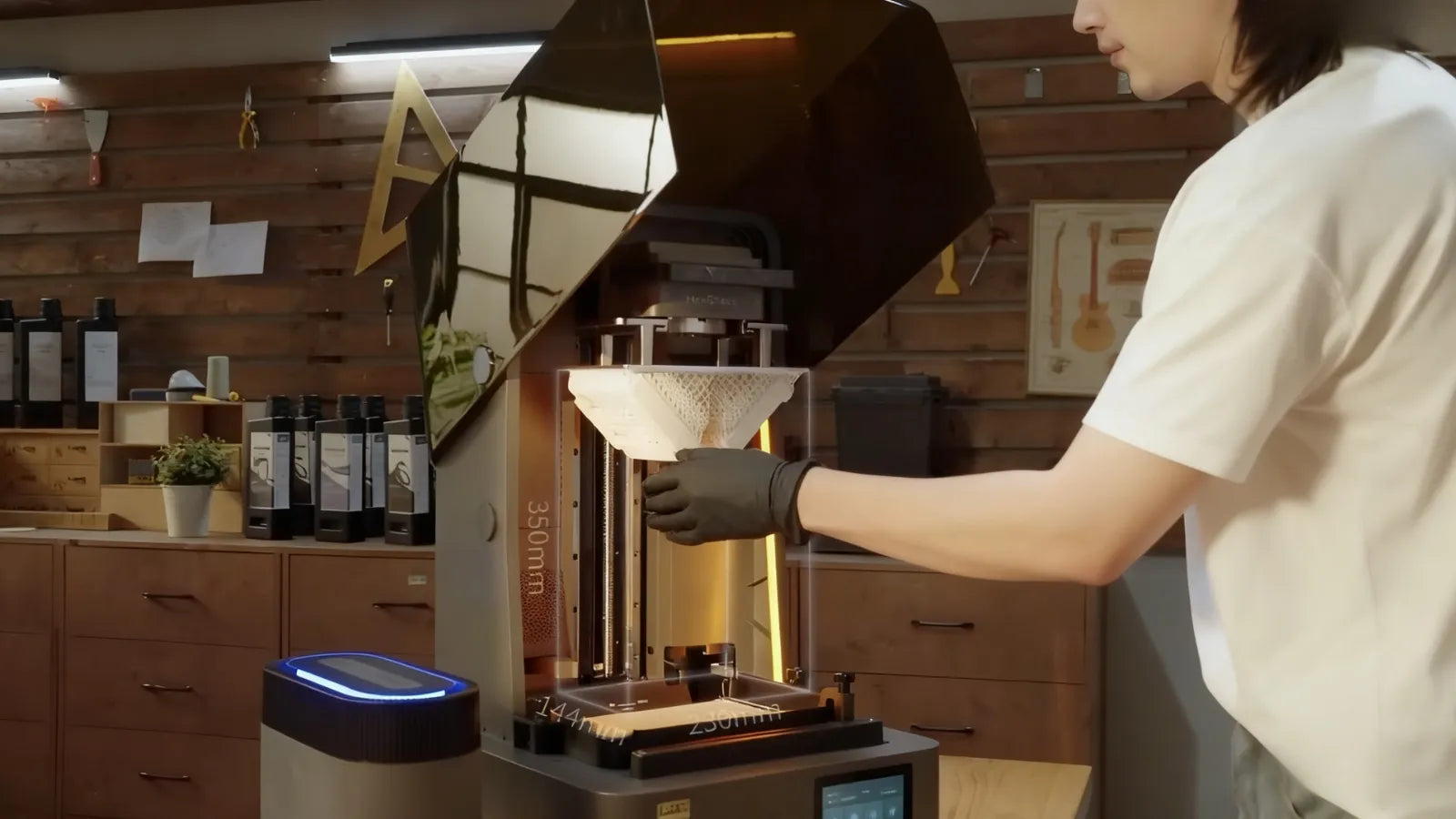

Neue Plattformen, wie die Der Reflex 2 Pro 3D-Drucker stellt die bisherigen Kompromisse in Frage. Durch die Übertragung der ultrahohen Präzision der harzbasierten mSLA-Technologie auf ein produktionsgroßes Bauvolumen schlägt der Reflex 2 Pro eine Brücke und ermöglicht es Ingenieuren und Herstellern, nahtlos vom Einzelprototypen zur Kleinserienfertigung auf ein und demselben Gerät überzugehen. Dieser Artikel beleuchtet das Potenzial des großformatigen 3D-Drucks und wie dieser Wandel die Möglichkeiten in der Fertigung neu definiert.

Großformatiger 3D-Druck verstehen

Was ist großformatiger 3D-Druck?

Der Begriff „Großformat“ (oder „Großmaßstab“) bezeichnet 3D-Drucker mit einem deutlich größeren Bauraum als herkömmliche Desktop-Modelle. Obwohl es keine exakte Branchendefinition gibt, können diese Maschinen in der Regel Objekte drucken, deren Abmessungen in Fuß statt in Zoll liegen, oder – ebenso wichtig – Dutzende kleinerer Teile in einem einzigen Druckvorgang herstellen.

Schlüsseltechnologien

Historisch gesehen war das Großformat das Gebiet des Schmelzschichtverfahrens (FDM) und des selektiven Lasersinterns (SLS).

  • FDM- Drucker sind weit verbreitet, haben aber Schwierigkeiten mit Details und produzieren raue Teile mit vielen Schichtlinien.

  • SLS -Drucker bieten zwar eine hohe Festigkeit, sind aber extrem teuer und komplex.

  • mSLA (maskierte Stereolithographie) , die von Harz-3D-Drucker waren traditionell auf kleine, detailreiche Anwendungen beschränkt. Der Durchbruch gelang mit der Skalierung dieser Technologie. Großformatige Harzdrucker wie der Reflex 2 Pro vereinen nun die Vorteile beider Welten und machen die Debatte um Harz- versus Filament-3D-Drucker für professionelle Anwendungen deutlich differenzierter.

Materialien, die beim Großformatdruck verwendet werden

Die Materialwissenschaft steht im Mittelpunkt dieser Revolution. Während FDM Thermoplaste und SLS Nylonpulver verwenden, liegt die Vielseitigkeit von Photopolymeren in ihrer Vielseitigkeit. Für Anwendungen mit höchsten Wiedergabetreue ist dieses Harz unübertroffen. Moderne technische Harze bieten Eigenschaften wie:

  • Robustheit und Langlebigkeit: Funktionelle Teile werden aus ABS und Polycarbonat gefertigt.

  • Hochtemperaturbeständigkeit: Für Teile, die Hitze ausgesetzt sind, wie Gehäuse oder Komponenten unter der Motorhaube.

  • Klarheit und Flexibilität: Für Spezialanwendungen wie Mikrofluidik oder transparente Prototypen. Ein umfassendes Verständnis von Die Wahl der 3D-Druckmaterialien ist entscheidend, um diese Technologie für Endprodukte nutzen zu können.

Größe und Präzision

Das ist der entscheidende Unterschied. Bei großformatigen FDM-Druckverfahren werden sichtbare Fehler (Schichtlinien, Ungenauigkeiten) mit zunehmender Bauteilgröße verstärkt. Bei großformatigen Harzdruckverfahren bleibt die Präzision konstant. Ein auf dem Reflex 2 Pro gedrucktes Bauteil weist unabhängig von seiner Höhe (2,5 cm) oder der Größe des Bauteils, das die gesamte Bauplattform ausfüllt, stets die gleichen mikroskopischen Details und eine glatte Oberfläche auf. Genau das macht die Serienfertigung möglich.

Anwendungsbereiche des großformatigen 3D-Drucks

Prototyping

Der unmittelbarste Vorteil ist die Herstellung von Prototypen im Maßstab 1:1.

  • Schuhdesign: Drucken Sie einen Prototyp eines Herrenschuhs in Originalgröße, einschließlich Sohlenprofil und Obermaterialdetails, um Ästhetik, Ergonomie und Passform vor der Formenherstellung zu bewerten.

  • Konsumgüter: Ein Staubsaugergehäuse in Originalgröße oder ein Elektronikgehäuse für Funktionstests und Marketingfotografie erstellen.

Die Möglichkeit, über Nacht einen großen, komplexen Prototypen zu erstellen, bietet Designteams beispiellose Flexibilität und Geschwindigkeit für Iterationen.

Endverwendungsproduktion

Dies ist der wahre Paradigmenwechsel. Die „Produktionsleistung“ großformatiger Harzdrucker beruht auf zwei Hauptfähigkeiten:

  • Kleinserienfertigung: Anstatt ein großes Teil zu drucken, kann die Bauplattform mit 50 bis 100 kleineren, identischen Teilen bestückt werden. Dies ist eine Art „Chargenfertigung“ ohne die Kosten des Spritzgussverfahrens. Sie eignet sich ideal für die Produktion der ersten 1.000 Einheiten eines neuen Produkts oder für die Herstellung einer Serie kundenspezifischer Bauteile.

  • Fertigungshilfsmittel: Drucken von großen, kundenspezifischen Vorrichtungen, Lehren und Prüflehren für die Montagelinie. Diese Werkzeuge, die sowohl groß als auch hochpräzise sein müssen, sind mit herkömmlichen CNC-Bearbeitungsmethoden teuer und zeitaufwendig herzustellen . Ein Großformatdrucker kann sie über Nacht zu einem Bruchteil der Kosten produzieren.

Die am meisten profitierenden Branchen

  • Automobilindustrie: Schnelle Herstellung von Montagevorrichtungen, Prototypen für Innenausstattungskomponenten und sogar die Fertigung kundenspezifischer Ersatzteile.

  • Medizin: Drucken großformatiger anatomischer Modelle aus CT-/MRI-Scans zur Operationsplanung oder Herstellung individueller, maßstabsgetreuer Orthesen und Prothesen.

  • Unterhaltungselektronik: Serienfertigung von kundenspezifischen Gehäusen und Abdeckungen für hochwertige Nischenelektronik.

Vorteile des großformatigen 3D-Drucks

Kosteneffizienz

Die wirtschaftlichen Argumente für großformatige Additive sind überzeugend.

  • Keine Werkzeuge: Der Hauptvorteil besteht darin, dass die enormen Vorlaufkosten und die lange Vorlaufzeit für die Herstellung von Formen oder Werkzeugen entfallen, die sich auf Zehntausende von Dollar belaufen können.

  • Geringerer Materialverbrauch: Da es sich um ein additives Verfahren handelt, wird nur das Material verwendet, das für das Bauteil und seine Stützen benötigt wird, im Gegensatz zur subtraktiven CNC-Bearbeitung, bei der große Materialblöcke abgetragen (und verschwendet) werden.

Anpassung und Komplexität

Großformatiger 3D-Druck ermöglicht die Massenindividualisierung. Da keine Formen benötigt werden, kann jedes Teil einer Charge ohne Mehrkosten leicht variieren. Er erlaubt auch die Fertigung von Teilen mit scheinbar unmöglichen Geometrien, wie beispielsweise komplexen internen Gitterstrukturen zur Gewichtsreduzierung oder integrierten Baugruppen, die mehrere Teile zu einem einzigen Bauteil vereinen.

Geschwindigkeit und Effizienz

Die Auswirkungen auf die Durchlaufzeiten sind revolutionär. Ein Prozess, der früher Monate dauerte, wird auf Tage verkürzt.

  • Traditionell: 6-8 Wochen für die Formenherstellung + 1 Woche für die Erstmusterprüfung = 7-9 Wochen.

  • Großformatiger 3D-Druck: 1 Tag Druckzeit + 1 Tag Nachbearbeitung = 2 Tage. Diese Flexibilität und das Verständnis der benötigten Zeit für den 3D-Druck in diesem neuen Kontext ermöglichen es Unternehmen, in Echtzeit auf Marktanforderungen zu reagieren.

Herausforderungen und Einschränkungen

Für eine erfolgreiche Integration dieser Technologie ist es entscheidend, die damit verbundenen Herausforderungen realistisch einzuschätzen.

Materialbeschränkungen

Technische Kunststoffe sind zwar hochentwickelt, aber kein direkter Ersatz für jedes Metall oder jeden Hochleistungsthermoplast. Entscheidend ist die anwendungsorientierte Konstruktion, also die Auswahl von Projekten, bei denen die Eigenschaften des Kunststoffs (hohe Detailgenauigkeit, Glätte, gute Festigkeit) im Vordergrund stehen.

Maschinengröße und Kosten

Ein Großformatdrucker stellt eine erhebliche Kapitalinvestition dar. Er benötigt spezielle Stellfläche und Infrastruktur, insbesondere für die notwendigen großflächigen Nachbearbeitungsstationen (Waschen und Härten).

Nachbearbeitung

Dies ist der am häufigsten unterschätzte Teil des Harz-Workflows. Ein großer Druck oder eine große Stückzahl an Teilen erfordert eine robuste und effiziente Nachbearbeitungspipeline. Dazu gehören:

  • Waschen: Die 3D-Harzdrucke müssen ordnungsgemäß gereinigt werden, um alle nicht ausgehärteten Harzreste zu entfernen.

  • Entfernung der Stützkonstruktionen: Sorgfältiges Entfernen der Stützkonstruktionen.

  • Aushärtung: Eine abschließende UV-Aushärtung zur Erzielung maximaler Materialfestigkeit. Dieser Prozess erfordert Zeit und Arbeitsaufwand, ist aber unerlässlich für Verbesserung der 3D-Druckqualität und Sicherstellung professioneller Endergebnisse.

Fazit: Der neue Standard für die Fertigung

Die Grenze zwischen Prototyp und Endprodukt ist unwiderruflich verschwommen. Großformatiger 3D-Druck, insbesondere mit der Präzision fortschrittlicher Harzplattformen wie dem Reflex 2 Pro 3D-Drucker , ist ein praktisches, leistungsstarkes und bewährtes Fertigungswerkzeug.

Es bietet den lang ersehnten „Heiligen Gral“ der Ingenieure: die Möglichkeit, große, komplexe und hochauflösende Bauteile schnell und kosteneffizient herzustellen. Für Unternehmen, die sich Wettbewerbsvorteile sichern, ihre Agilität steigern und ihren gesamten Produktlebenszyklus überdenken wollen, stellt sich nicht mehr die Frage, ob sie diese Technologie einführen sollten, sondern wie schnell .

Um die Werkzeuge und Materialien zu entdecken, die diesen Wandel ermöglichen, durchsuchen Sie das gesamte Ökosystem professioneller Lösungen unter der HeyGars-Shop .
